美国鸟牌BIRD功率计

 首页>>产品展示>>国产-线圈测量仪│ic测量>>脉冲式线圈测试仪>>上海沪光|YG211B-03脉冲式线圈测试仪(即数字式匝间绝缘测试仪

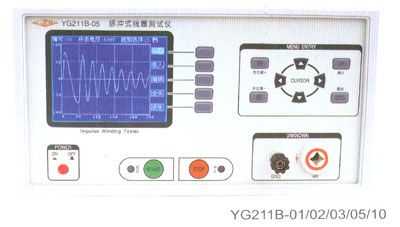

上海沪光|YG211B-03脉冲式线圈测试仪(即数字式匝间绝缘测试仪
点击放大
产品名称及型号:
上海沪光|YG211B-03脉冲式线圈测试仪(即数字式匝间绝缘测试仪
产品报价:
产品特点:
YG211B-03脉冲式线圈测试仪(即数字式匝间绝缘测试仪)|沪光 输出脉冲电压 ●300V-3000V●10V-Step 可高效地、非坏性地对有线圈绕组的部件进行电气实验。其原理是对标准线圈绕组和被测试绕组施加相同的脉冲电压,比较两者的瞬态波形,以测试被测线圈的品质。瞬态波形也就是线圈内发生的衰减震荡的波形,它可同时判断该绕组的电感、品质因素、绕组的圈数及匝间短路情况,在有铁芯的情况下,还可以判断其材质的差别等。在施加高压脉冲的情况下,电晕入电的发生还可以对绝缘不良进行判断。总之,标志线
  YG211B-03上海沪光|YG211B-03脉冲式线圈测试仪(即数字式匝间绝缘测试仪的详细资料:



简述
  脉冲式线圈测试仪(即数字式匝间绝缘测试仪)可高效地、非坏性地对有线圈绕组的部件进行电气实验。其原理是对标准线圈绕组和被测试绕组施加相同的脉冲电压,比较两者的瞬态波形,以测试被测线圈的品质。瞬态波形也就是线圈内发生的衰减震荡的波形,它可同时判断该绕组的电感、品质因素、绕组的圈数及匝间短路情况,在有铁芯的情况下,还可以判断其材质的差别等。在施加高压脉冲的情况下,电晕入电的发生还可以对绝缘不良进行判断。总之,标志线圈品质的各个要素,可能在极短时间内检查完成。
  YG211B系列脉冲式线圈测试仪,采用技术的高稳定性高压冲击电源,大幅提高了仪器测试准确度。仪器通过微型计算机技术把波形的各种参数量化处理,再用直观的波形进行显示和判断,操作简单,判断准确,自动化程度高。该仪器体积小,重量轻,便于携带。


性能特点
●采用技术的高稳定性高压冲击电源。尤其是针对对帖片变压器,小电感等Q值较高的线圈有好的检测功效。YG211B系列匝间绝缘测试仪是结合本厂长期的客户反馈意见所研制出的一款全新高性能产品。
●采用先进的数字信号处理技术四种波形比较方法快速判断线圈品质
●LCD液晶模块显示,人性化操作界面,简单易学
●比较结果直接显示,并有多种声响报警方式可选择

●体种小,重量轻
●快速判断线圈绝缘性能,速度达6次/秒
●低电感量脉冲测试,小至10uH
●zui大40MHz采样频率

●波前时间快达0.2uS
●采用闸流管控制的高压开关器件,有很小的前沿时间

技术参数
输出脉冲电压 50V-1000V
10V-Step
200V-2000V
10V-Step
300V-3000V
50V-Step
500V-5000V
100V-Step
1000V-10000V
200V-Step
脉冲能量 Max10milli-joul Max10milli-joul Max10milli-joul Max10milli-joul Max10milli-joul
电感量测试范围 10uH 10uH 10uH 20uH 20uH
报警音响 合格响    不合格响   混合声响
控制方式 手控  脚控
测量速度 6次/秒
比较方式 面积比较,面积差比较,电晕放电,相位差比较
存储单元 100个(外设盘可选)
工作环境 0℃~40℃   <90%RH
工作电源 220V±10%    50Hz±5%
重量 约100kg
体积 320×345×170(mm)
